Ten artykuł kompleksowo wyjaśni, czym jest czujnik ciśnienia doładowania (MAP sensor), jaką rolę odgrywa w silniku z turbosprężarką oraz jakie są objawy jego awarii. Dowiesz się, jak samodzielnie zdiagnozować problem, kiedy warto podjąć się czyszczenia, a kiedy konieczna jest wymiana, a także jak wybrać odpowiednią część i uniknąć typowych błędów.
Uszkodzony czujnik ciśnienia doładowania to spadek mocy i tryb awaryjny silnika.
- Czujnik ciśnienia doładowania (MAP sensor) mierzy ciśnienie w kolektorze dolotowym, kluczowe dla pracy silnika z turbosprężarką.
- Typowe objawy awarii to spadek mocy, tryb awaryjny, zapalona kontrolka "check engine", nierówna praca silnika i zwiększone spalanie.
- Diagnostyka obejmuje inspekcję wizualną, test multimetrem oraz odczyt błędów komputerem diagnostycznym (np. P2562).
- Zabrudzony czujnik można wyczyścić specjalnymi preparatami, ale w przypadku uszkodzenia mechanicznego konieczna jest wymiana.
- Ceny nowych czujników wahają się od 50 do ponad 500 zł, a wymiana w warsztacie kosztuje ok. 100-200 zł.
- W niektórych autach po wymianie zaleca się reset wartości adaptacyjnych za pomocą komputera diagnostycznego.

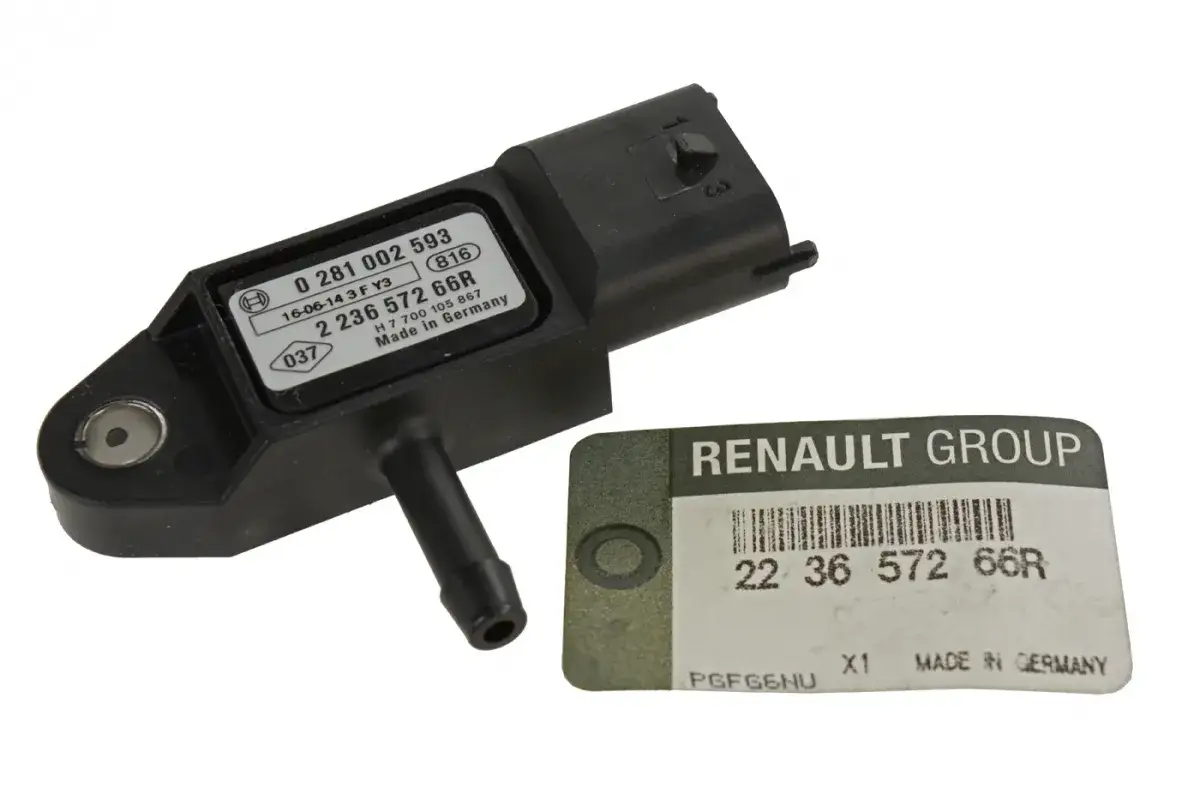

Czym jest czujnik ciśnienia doładowania i dlaczego jego awaria paraliżuje silnik?
Rola czujnika MAP w silniku z turbosprężarką Twój cichy bohater
Czujnik ciśnienia doładowania, często nazywany również MAP sensorem (Manifold Absolute Pressure sensor), to prawdziwy bohater drugiego planu w każdym silniku wyposażonym w turbosprężarkę. Jego rola jest nie do przecenienia. Mówiąc najprościej, jest to elektroniczny element, który z niezwykłą precyzją mierzy ciśnienie powietrza w kolektorze dolotowym. Dlaczego to takie ważne? Ponieważ na podstawie tych danych sterownik silnika (ECU) wie, ile powietrza trafia do cylindrów. To z kolei pozwala mu dobrać idealną dawkę paliwa i odpowiednio regulować pracę turbosprężarki, zapewniając optymalną moc i efektywność spalania. Bez prawidłowych danych z MAP sensora, silnik po prostu nie wie, jak "oddychać", co prowadzi do poważnych problemów z jego pracą.
Gdzie szukać winowajcy? Typowe lokalizacje czujnika w popularnych modelach aut
Zastanawiasz się, gdzie znajdziesz ten mały, ale kluczowy element? Z mojego doświadczenia wynika, że czujnik ciśnienia doładowania najczęściej montowany jest bezpośrednio w kolektorze dolotowym, na przewodzie dolotowym między turbosprężarką a kolektorem, lub w okolicach intercoolera. Lokalizacja może się różnić w zależności od konkretnego modelu samochodu i konstrukcji silnika. W niektórych autach jest on łatwo dostępny, w innych wymaga nieco więcej wysiłku, aby go zlokalizować. Zawsze radzę sprawdzić instrukcję obsługi pojazdu lub poszukać schematów w internecie to oszczędza czas i nerwy.
Twój samochód strajkuje? To mogą być objawy uszkodzonego czujnika ciśnienia doładowania
Kiedy czujnik ciśnienia doładowania zaczyna szwankować, samochód szybko daje o tym znać. Objawy mogą być początkowo subtelne, ale z czasem stają się coraz bardziej uciążliwe i niebezpieczne dla silnika. Warto je znać, aby szybko zareagować.
Utrata mocy i tryb awaryjny najbardziej oczywiste sygnały
To chyba najbardziej alarmujące sygnały. Jeśli nagle zauważasz, że Twój samochód stracił moc, słabo reaguje na pedał gazu, a przyspieszanie jest męczące, to bardzo prawdopodobne, że winowajcą jest właśnie MAP sensor. Sterownik silnika, otrzymując błędne dane o ciśnieniu doładowania, nie jest w stanie prawidłowo zarządzać pracą turbosprężarki i dawką paliwa. Często w takiej sytuacji silnik przechodzi w tak zwany tryb awaryjny (limp mode). Jest to mechanizm ochronny, który ogranicza obroty i moc silnika, aby zapobiec jego dalszym uszkodzeniom. Jazda w tym trybie jest niekomfortowa i powinna być sygnałem do natychmiastowej diagnostyki.
Kontrolka "Check Engine" dlaczego ten czujnik jest częstym powodem jej zapalenia?
Prawdopodobnie każdy kierowca obawia się momentu, gdy na desce rozdzielczej zapali się kontrolka "check engine". Awaria czujnika ciśnienia doładowania jest jedną z najczęstszych przyczyn jej aktywacji. Dlaczego? Ponieważ sterownik silnika (ECU) traktuje nieprawidłowe odczyty z MAP sensora jako krytyczny błąd, który może prowadzić do uszkodzenia jednostki napędowej lub zwiększonej emisji spalin. Kontrolka "check engine" to jasny sygnał, że coś jest nie tak i wymaga sprawdzenia.
Nierówna praca silnika, szarpanie i większe spalanie subtelne znaki, których nie wolno ignorować
Oprócz oczywistych sygnałów, istnieją też te bardziej subtelne, które łatwo przeoczyć. Zwróć uwagę na niestabilną pracę silnika na biegu jałowym falujące obroty mogą wskazywać na problem. Podobnie, jeśli samochód szarpie podczas przyspieszania, ma problemy z uruchomieniem lub gaśnie na wolnych obrotach, to również może być wina MAP sensora. Wszystkie te objawy wynikają z nieprawidłowego składu mieszanki paliwowo-powietrznej, co w konsekwencji prowadzi także do zwiększonego zużycia paliwa. Silnik po prostu nie jest w stanie efektywnie spalać paliwa, gdy nie wie, ile powietrza dostaje.
Czarne chmury z rury wydechowej? Związek między czujnikiem a zadymieniem
W przypadku uszkodzonego czujnika ciśnienia doładowania, możesz również zauważyć zwiększoną emisję spalin, a konkretnie czarny dym wydobywający się z rury wydechowej. Jest to bezpośredni wynik nieprawidłowego spalania paliwa. Jeśli czujnik zaniża odczyt ciśnienia, ECU podaje zbyt dużo paliwa w stosunku do faktycznej ilości powietrza, co prowadzi do bogatej mieszanki i niepełnego spalania. Taki dym to nie tylko sygnał awarii, ale także problem dla środowiska i potencjalny znak, że filtr cząstek stałych (DPF) może być zagrożony.
Diagnoza w 5 minut: Jak samodzielnie sprawdzić, czy czujnik ciśnienia doładowania jest sprawny?
Zanim wybierzesz się do mechanika, możesz spróbować samodzielnie sprawdzić, czy to właśnie czujnik ciśnienia doładowania jest źródłem problemów. Oto kilka kroków, które możesz wykonać.
Krok 1: Inspekcja wizualna czy czujnik jest zaolejony lub uszkodzony?
- Zacznij od najważniejszego: bezpieczeństwa. Zawsze odłącz akumulator, zanim zaczniesz grzebać przy elektronice samochodu.
- Następnie zlokalizuj czujnik ciśnienia doładowania. Jak już wspominałem, może być w kolektorze, na przewodzie dolotowym lub przy intercoolerze. Czasem trzeba trochę poszukać, ale zazwyczaj jest wpięty w układ dolotowy.
- Dokładnie obejrzyj czujnik i jego połączenia. Szukaj wszelkich nieprawidłowości.
- Zwróć szczególną uwagę na obecność oleju, sadzy, nagaru. Mogą one osadzać się na elemencie pomiarowym, zafałszowując odczyty. Sprawdź też, czy nie ma pęknięć na obudowie, korozji na stykach lub luźnych przewodów. Nawet drobne uszkodzenie mechaniczne może sprawić, że czujnik będzie działał nieprawidłowo.
Krok 2: Prosty test multimetrem jak zmierzyć napięcie i co oznaczają wyniki?
Jeśli inspekcja wizualna nie przyniosła jednoznacznych wniosków, możesz spróbować testu multimetrem. Pamiętaj, że to test orientacyjny, ale często pozwala wykluczyć lub potwierdzić awarię.
- Przygotuj multimetr, ustawiając go na pomiar napięcia stałego (DCV).
- Zlokalizuj piny zasilania i sygnałowe na wtyczce czujnika. Zazwyczaj czujniki MAP mają trzy piny: zasilanie (ok. 5 V), masę i sygnał.
- Podłącz multimetr do styków czujnika (zazwyczaj zasilanie i masa). Powinieneś odczytać wartość około 5 V. Jeśli napięcie jest znacznie niższe lub wyższe, może to wskazywać na problem z zasilaniem czujnika lub jego wewnętrzne uszkodzenie.
- Następnie, przy włączonym zapłonie (ale wyłączonym silniku), podłącz multimetr do pinu sygnałowego i masy. Powinieneś odczytać pewną wartość napięcia (np. 1.5-2V w zależności od ciśnienia atmosferycznego). Następnie, jeśli masz możliwość, delikatnie zassaj powietrze z czujnika (jeśli jest to możliwe i bezpieczne) lub użyj pompki podciśnieniowej. Napięcie powinno się zmieniać wraz ze zmianą ciśnienia. Brak reakcji na zmianę ciśnienia lub stała, nienaturalna wartość napięcia to silny sygnał awarii.
- Pamiętaj, że ten test jest orientacyjny. Nie zawsze wskaże wszystkie awarie, zwłaszcza te, które pojawiają się tylko pod obciążeniem.
Krok 3: Kiedy warto podłączyć komputer diagnostyczny i jakie błędy wskazują na awarię?
Najbardziej precyzyjną metodą diagnostyki jest zawsze podłączenie komputera diagnostycznego. To narzędzie, które każdy mechanik ma w swoim warsztacie, a coraz częściej również amatorzy mają do niego dostęp.
- Diagnostyka komputerowa jest niezbędna, gdy inne testy są niejednoznaczne, lub gdy na desce rozdzielczej świeci się kontrolka "check engine".
- Podłączenie komputera pozwala na odczytanie kodów błędów zapisanych w sterowniku silnika. Te kody są standaryzowane i jednoznacznie wskazują na problem.
- Typowym kodem błędu wskazującym na awarię czujnika ciśnienia doładowania może być na przykład P2562 (problem z czujnikiem ciśnienia doładowania turbosprężarki) lub inne kody z zakresu P0105-P0109, które dotyczą obwodu czujnika ciśnienia w kolektorze.
- Co więcej, komputer diagnostyczny pozwala monitorować bieżące wartości ciśnienia odczytywane przez czujnik w czasie rzeczywistym. Dzięki temu można ocenić jego pracę zarówno na biegu jałowym, jak i pod obciążeniem, co jest kluczowe do postawienia trafnej diagnozy.
Czyszczenie czy wymiana? Co robić, gdy czujnik odmawia posłuszeństwa
Kiedy już zdiagnozujesz problem, stajesz przed dylematem: czy próbować ratować stary czujnik, czy od razu kupować nowy? To zależy od rodzaju uszkodzenia.
Poradnik krok po kroku: Jak i czym bezpiecznie wyczyścić czujnik MAP?
Jeśli inspekcja wizualna wykazała jedynie zabrudzenie, czyszczenie może okazać się skutecznym i tanim rozwiązaniem.
- Ponownie, odłącz akumulator dla bezpieczeństwa. Następnie odepnij wtyczkę elektryczną od czujnika. Zazwyczaj czujnik jest wkręcany lub mocowany na zatrzask, więc ostrożnie go zdemontuj.
- Do czyszczenia używaj dedykowanych preparatów w sprayu do czyszczenia elektroniki (np. do przepływomierzy) lub czystego alkoholu izopropylowego. Spryskaj element pomiarowy czujnika, pozwalając, aby płyn spłynął, zabierając ze sobą nagar i zanieczyszczenia.
- Podkreślam: unikaj mechanicznego skrobania, używania ostrych narzędzi, szczotek czy silnych rozpuszczalników (np. benzyny ekstrakcyjnej). Elementy pomiarowe czujnika są niezwykle delikatne i łatwo je uszkodzić.
- Po wyczyszczeniu, pozwól czujnikowi dokładnie wyschnąć (najlepiej na powietrzu, nie używaj suszarki). Dopiero po całkowitym wyschnięciu zamontuj go z powrotem, podłącz wtyczkę i akumulator.
Kiedy czyszczenie to strata czasu i pieniędzy objawy trwałego uszkodzenia
Niestety, nie zawsze czyszczenie pomoże. Czasem czujnik jest na tyle uszkodzony, że wszelkie próby jego reanimacji są stratą czasu i pieniędzy. Kiedy tak się dzieje? Jeśli zauważysz uszkodzenia mechaniczne, takie jak pęknięcia obudowy, wygięte lub uszkodzone styki, czy widoczną korozję wewnętrzną, to czyszczenie nie ma sensu. Podobnie, jeśli po dokładnym i prawidłowym czyszczeniu objawy awarii nie ustąpią lub powrócą bardzo szybko, to znak, że element pomiarowy jest trwale uszkodzony. W takich przypadkach jedynym skutecznym rozwiązaniem jest wymiana na nowy czujnik.
Wymiana czujnika na co zwrócić uwagę, aby nie popełnić błędu?
- Upewnij się, że masz odpowiedni czujnik do Twojego modelu samochodu. To absolutna podstawa. Najlepiej sprawdzić po numerze VIN, aby mieć pewność.
- Odłącz akumulator przed rozpoczęciem prac. To zasada, której zawsze przestrzegam.
- Zachowaj ostrożność podczas demontażu starego i montażu nowego czujnika. Gniazdo, w które wkręcasz czujnik, oraz przewody elektryczne są delikatne.
- Jeśli producent podaje odpowiedni moment dokręcenia, użyj klucza dynamometrycznego. Zbyt mocne dokręcenie może uszkodzić czujnik lub gniazdo.
- Po montażu sprawdź szczelność połączenia. Nieszczelność w układzie dolotowym może prowadzić do podobnych objawów jak uszkodzony czujnik.
Zakup nowego czujnika ciśnienia doładowania jak wybrać mądrze i nie przepłacić?
Decydując się na wymianę, stajesz przed wyborem: oryginał czy zamiennik? I ile to wszystko będzie kosztować?

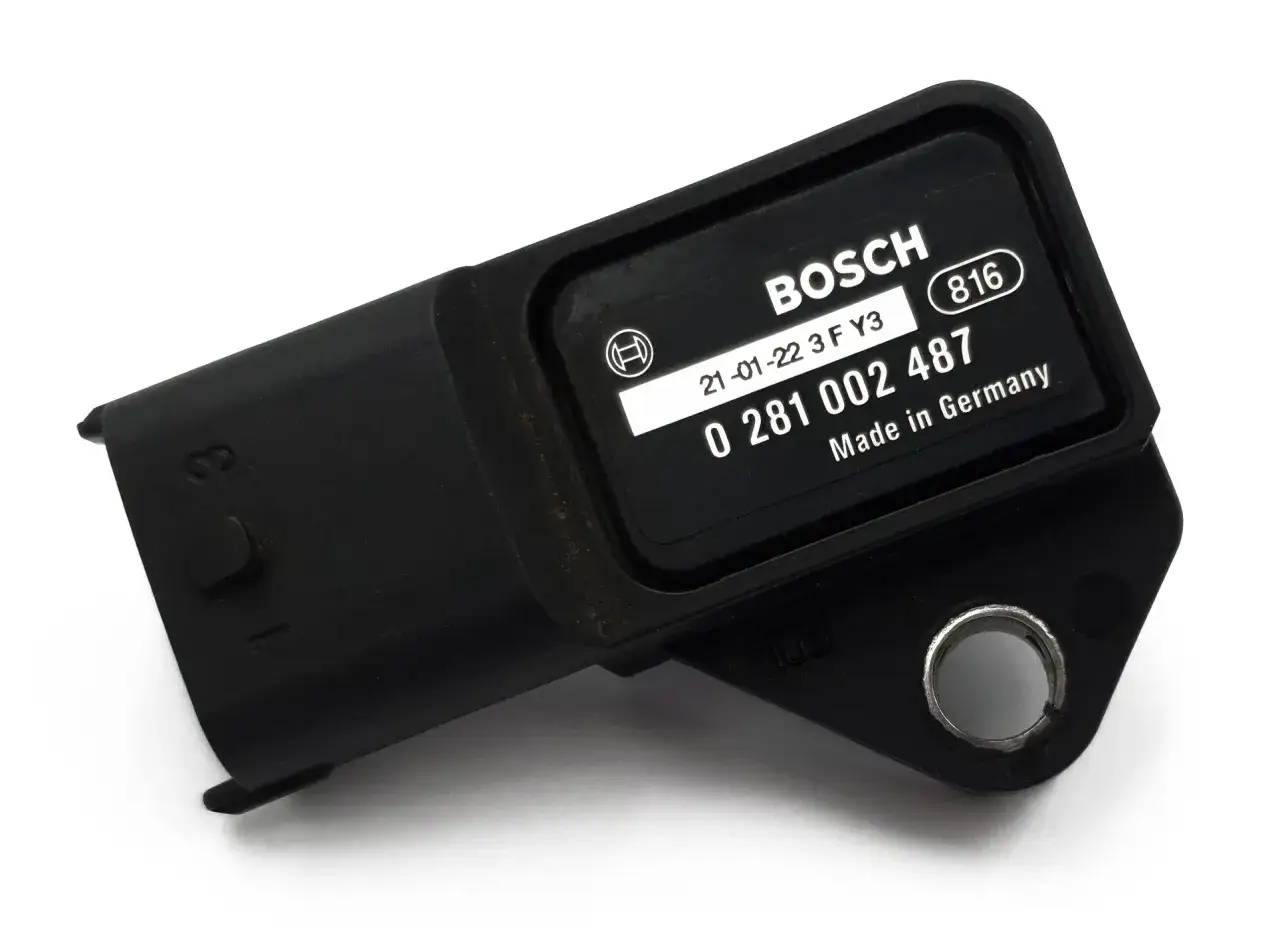

Oryginał vs. zamiennik porównanie cen i jakości (Bosch, Delphi i inni)
Na rynku dostępne są czujniki oryginalne (OEM) oraz szeroka gama zamienników. Oryginalne części gwarantują idealne dopasowanie i najwyższą jakość, ale ich cena jest zazwyczaj znacznie wyższa. Z drugiej strony, mamy zamienniki. Tutaj kluczowe jest wybranie renomowanego producenta. Firmy takie jak Bosch, Delphi, Hella czy Pierburg oferują zamienniki o bardzo dobrej jakości, często zbliżonej do oryginału, ale w znacznie przystępniejszej cenie. Unikaj najtańszych, nieznanych marek oszczędność może okazać się pozorna, a czujnik szybko odmówi posłuszeństwa. Rozpiętość cenowa jest spora: od 50 zł za najprostsze zamienniki do ponad 500 zł za czujniki do bardziej zaawansowanych silników lub te oryginalne.
Jak uniknąć zakupu niewłaściwej części? Dobieranie czujnika po numerze VIN
To złota zasada, którą zawsze powtarzam: zawsze dobieraj części po numerze VIN (Vehicle Identification Number) Twojego samochodu. Nawet ten sam model auta, wyprodukowany w tym samym roku, może mieć różne wersje silnikowe i co za tym idzie różne czujniki. Dobieranie "na oko" lub tylko po roczniku to prosta droga do zakupu niewłaściwej części, która nie będzie pasować lub nie będzie prawidłowo współpracować ze sterownikiem silnika. Sklep motoryzacyjny lub serwis ASO bez problemu znajdzie odpowiedni czujnik na podstawie numeru VIN.
Ile kosztuje wymiana czujnika w warsztacie, a ile zrobisz to sam?
Jeśli masz podstawowe umiejętności mechaniczne i czujnik jest łatwo dostępny, samodzielna wymiana to kwestia kilkunastu minut i kosztu samego czujnika. Jeśli jednak nie czujesz się na siłach lub dostęp do czujnika jest utrudniony, zlecenie wymiany w warsztacie to dobry pomysł. Koszt takiej usługi to zazwyczaj około 100-200 zł, w zależności od modelu samochodu i stopnia skomplikowania. W porównaniu do potencjalnych oszczędności na paliwie i uniknięcia dalszych uszkodzeń silnika, jest to niewielki wydatek.
Po wymianie jest gorzej? Kluczowa rola adaptacji czujnika
Zdarza się, że po wymianie czujnika na nowy, samochód nadal nie pracuje idealnie lub nawet gorzej niż wcześniej. W niektórych przypadkach problemem może być konieczność adaptacji.
Czy adaptacja czujnika jest zawsze konieczna?
W większości samochodów czujnik ciśnienia doładowania nie wymaga specjalnej procedury adaptacyjnej. Sterownik silnika (ECU) jest na tyle inteligentny, że po kilku cyklach jazdy samoczynnie "uczy się" parametrów nowego czujnika i dostosowuje do niego swoje działanie. Silnik powinien wrócić do normalnej pracy po przejechaniu kilkudziesięciu kilometrów. Jednakże, istnieją wyjątki od tej reguły, zwłaszcza w nowszych modelach aut, gdzie elektronika jest bardziej zaawansowana.
Jak przebiega reset ustawień i kiedy trzeba go wykonać?
Jeśli po wymianie czujnika problemy nie ustępują, a kontrolka "check engine" nadal się świeci, może być konieczny reset ustawień i adaptacja. Procedurę tę wykonuje się za pomocą komputera diagnostycznego. Polega ona na skasowaniu starych błędów zapisanych w pamięci sterownika oraz zresetowaniu wartości adaptacyjnych, które ECU wypracowało na podstawie danych ze starego, uszkodzonego czujnika. W niektórych grupach samochodów, np. w autach z grupy VAG (Volkswagen, Audi, Skoda, Seat) czy BMW, taka procedura jest zalecana, aby zapewnić optymalną pracę silnika i uniknąć nieprawidłowych odczytów. Zawsze warto zapytać mechanika lub sprawdzić w specyfikacji producenta, czy w Twoim modelu auta taka adaptacja jest wymagana.
Nie myl pojęć: Czym czujnik ciśnienia doładowania różni się od przepływomierza?
Często spotykam się z myleniem tych dwóch czujników. Choć ich awarie mogą dawać podobne objawy, pełnią zupełnie inne funkcje.
MAP vs MAF dwie różne role, podobne objawy awarii
Musimy jasno rozróżnić te dwa elementy. Czujnik ciśnienia doładowania (MAP sensor), jak już wiemy, mierzy ciśnienie w kolektorze dolotowym, czyli ciśnienie powietrza już po przejściu przez turbosprężarkę i intercooler. Natomiast przepływomierz (MAF sensor - Mass Air Flow sensor) mierzy masę powietrza wpadającego do układu dolotowego, zazwyczaj znajduje się on za filtrem powietrza, przed turbosprężarką. Obie te informacje są kluczowe dla ECU do prawidłowego wyliczenia dawki paliwa, ale pochodzą z różnych etapów "drogi" powietrza do silnika. Niestety, ich awarie mogą dawać bardzo podobne objawy, takie jak spadek mocy, nierówna praca silnika czy zapalona kontrolka "check engine", co często prowadzi do błędnej diagnozy.
Przeczytaj również: Ile kosztuje laweta na autostradzie w Niemczech? Sprawdź ceny i ukryte koszty
Jak odróżnić awarię czujnika ciśnienia od problemów z przepływomierzem?
Odróżnienie awarii MAP sensora od problemów z przepływomierzem może być trudne bez odpowiedniego sprzętu. Czasami jednak można zauważyć subtelne różnice. Awaria przepływomierza często objawia się bardziej ogólnym spadkiem mocy i "zamuleniem" silnika w całym zakresie obrotów, podczas gdy uszkodzony czujnik ciśnienia doładowania może powodować bardziej drastyczne spadki mocy, zwłaszcza przy wyższych obrotach i pod obciążeniem, gdy turbosprężarka powinna aktywnie pracować. Najlepszym i najpewniejszym sposobem na odróżnienie tych dwóch problemów jest diagnostyka komputerowa. Komputer diagnostyczny precyzyjnie wskaże, który z czujników generuje błędy i pozwoli na monitorowanie ich pracy w czasie rzeczywistym, co jest kluczowe do postawienia trafnej diagnozy i uniknięcia niepotrzebnych wymian.
