Prostownik selenowy i prostownik diodowy to dwa różne typy prostowników, które mają swoje unikalne cechy i zastosowania. Wybór między nimi może być kluczowy dla efektywności i bezpieczeństwa układów elektronicznych. Prostowniki selenowe były popularne w przeszłości, zwłaszcza w latach 30. do 70. XX wieku, ale z czasem zostały wypierane przez nowocześniejsze diody. Warto zrozumieć, jakie są główne różnice między tymi dwoma rodzajami prostowników, aby uniknąć problemów przy ich zastosowaniu.
W artykule przyjrzymy się ich wydajności, kosztom oraz zastosowaniom w różnych urządzeniach. Dodatkowo omówimy, jakie problemy mogą występować przy użyciu obu typów prostowników oraz jak ich unikać, aby zapewnić długotrwałą i stabilną pracę urządzeń.
Najistotniejsze informacje:
- Prostowniki selenowe były popularne w przeszłości, ale obecnie są zastępowane przez diody.
- Diody krzemowe są mniejsze, tańsze, ale bardziej wrażliwe na przeciążenia prądowe.
- Wybór prostownika zależy od specyficznych potrzeb aplikacji i właściwości urządzenia.
- Prostowniki selenowe mogą wymagać dodatkowych zabezpieczeń w starszych urządzeniach.
- Ogrzewanie i zarządzanie ciepłem są kluczowe w przypadku prostowników diodowych.
Prostownik selenowy a diodowy - kluczowe różnice i zastosowania
Prostownik selenowy i prostownik diodowy to dwa różne typy prostowników, które mają swoje unikalne cechy i zastosowania. Prostownik selenowy był powszechnie stosowany w przeszłości, szczególnie od lat 30. do 70. XX wieku, do prostowania prądu zmiennego na stały. Jego główną zaletą była zdolność do pracy z wyższym napięciem wstecznym, co czyniło go bardziej odpornym na przebicia. Z kolei prostowniki diodowe, które zaczęły dominować w latach 50. i 60., oferują mniejsze rozmiary i niższe koszty produkcji, ale są bardziej wrażliwe na przeciążenia prądowe.
Oba typy prostowników mają swoje wady i zalety. Prostowniki selenowe, mimo że są starsze, charakteryzują się stabilnością działania i mogą ograniczać prąd w przypadku przeciążenia. Natomiast diody krzemowe, które są ich nowoczesnym odpowiednikiem, są bardziej efektywne, ale wymagają staranniejszego projektowania układów, aby uniknąć problemów z przegrzewaniem. Warto zrozumieć te różnice, aby dokonać świadomego wyboru, odpowiadając na pytanie: prostownik selenowy czy diodowy?
Wydajność prostowników selenowych w porównaniu do diodowych
Wydajność prostowników selenowych i diodowych różni się pod względem spadku napięcia oraz wydajności cieplnej. Prostowniki selenowe mają większy spadek napięcia w kierunku przewodzenia, co może prowadzić do strat energii. Z drugiej strony, prostowniki diodowe, zwłaszcza te wykonane z krzemu, oferują lepszą wydajność energetyczną, co czyni je bardziej odpowiednimi do nowoczesnych aplikacji.
- Prostowniki selenowe mają typowy spadek napięcia wynoszący około 0,6-1,0 V.
- Prostowniki diodowe, takie jak diody Schottky'ego, mogą mieć spadek napięcia poniżej 0,3 V, co zwiększa ich efektywność.
- W przypadku prostowników diodowych, zarządzanie ciepłem jest kluczowe, zwłaszcza przy dużych prądach, aby uniknąć uszkodzeń.
| Typ prostownika | Spadek napięcia (V) | Efektywność | Wrażliwość na przeciążenia |
| Prostownik selenowy | 0,6 - 1,0 | Średnia | Ogranicza prąd |
| Prostownik diodowy | 0,2 - 0,6 | Wysoka | Wrażliwy na przeciążenia |
Koszty i dostępność prostowników - co wybrać?
Wybór między prostownikiem selenowym a diodowym często zależy od ich kosztów i dostępności na rynku. Prostowniki selenowe, choć były popularne w przeszłości, stały się mniej dostępne w nowoczesnych aplikacjach. Ceny prostowników selenowych mogą być wyższe ze względu na ich ograniczoną produkcję oraz mniejsze zainteresowanie ze strony producentów. Z kolei prostowniki diodowe, w tym diody krzemowe i Schottky'ego, są powszechnie dostępne i oferowane w różnych przedziałach cenowych, co czyni je bardziej atrakcyjnym wyborem dla wielu użytkowników.
Różnice w cenach mogą być również uzależnione od producenta oraz lokalizacji zakupu. Na przykład, prostownik selenowy może kosztować od 20 do 50 zł, podczas gdy prostownik diodowy można nabyć już od 5 do 30 zł, w zależności od jego specyfikacji. Warto zwrócić uwagę na trendy rynkowe oraz dostępność tych elementów, aby dokonać świadomego wyboru. W przypadku starszych urządzeń, gdzie prostowniki selenowe były pierwotnie używane, ich dostępność może być ograniczona, co czyni zakup diod bardziej praktycznym rozwiązaniem.
Prostowniki selenowe w starszych urządzeniach - zalety i wady

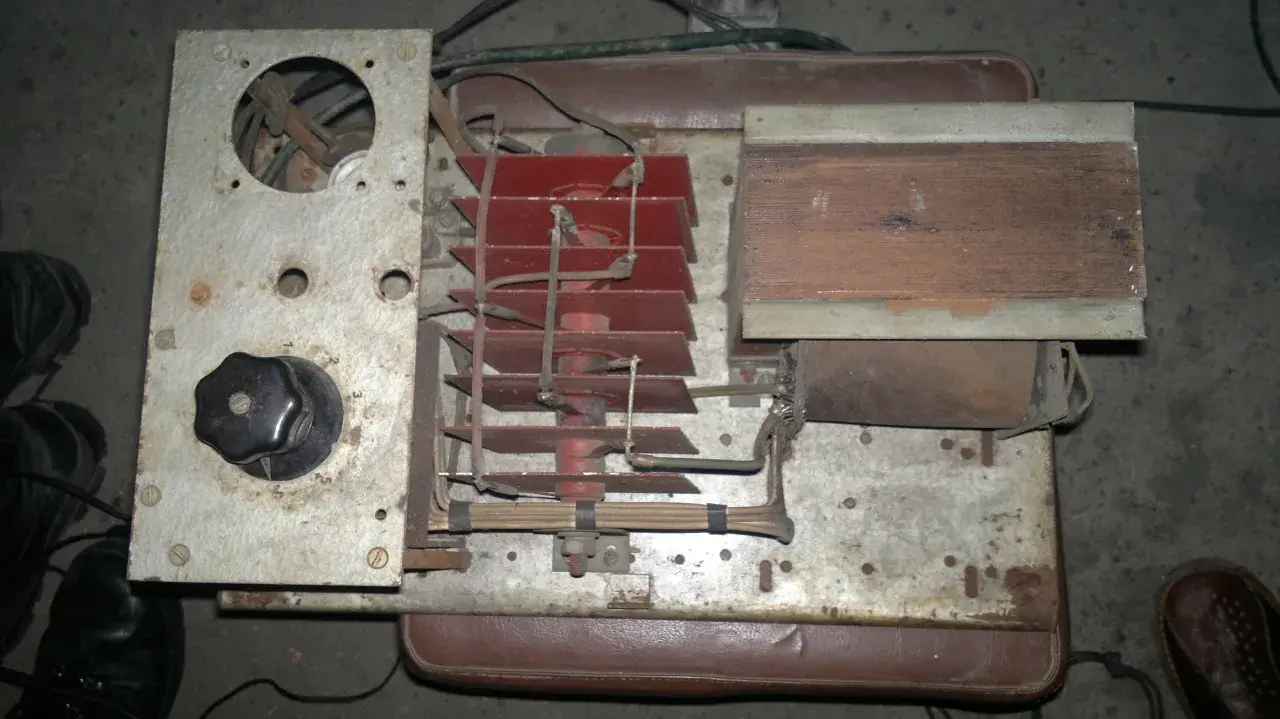

Prostowniki selenowe były powszechnie stosowane w starszych urządzeniach, takich jak radioodbiorniki czy wzmacniacze audio, w latach 30. do 70. XX wieku. Ich główną zaletą była zdolność do pracy z wyższym napięciem wstecznym, co czyniło je bardziej odpornymi na przebicia. Przykładem mogą być radioodbiorniki marki Philips, które wykorzystywały prostowniki selenowe do konwersji prądu zmiennego na stały. Mimo to, prostowniki selenowe mają także swoje wady, takie jak większy spadek napięcia w kierunku przewodzenia, co może prowadzić do strat energii.
Warto zauważyć, że prostowniki selenowe starzeją się z czasem, co wpływa na ich wydajność. W przypadku dłuższej przerwy w pracy mogą wykazywać duży prąd wsteczny, co może być problematyczne. Innym przykładem urządzenia, które korzystało z prostowników selenowych, są niektóre modele telewizorów Zenith. Chociaż prostowniki te były stabilne w działaniu, ich ograniczona dostępność na rynku powoduje, że w wielu przypadkach bardziej opłacalne może być przejście na nowocześniejsze rozwiązania, takie jak diody. Wybór między prostownikiem selenowym a diodowym zależy więc od specyficznych potrzeb aplikacji oraz dostępności części zamiennych.
- Radioodbiorniki Philips - wykorzystywały prostowniki selenowe do konwersji prądu.
- Telewizory Zenith - korzystały z prostowników selenowych w konstrukcji.
- Wzmacniacze audio - starsze modele często opierały się na prostownikach selenowych.
Problemy z prostownikami selenowymi i diodowymi - jak ich uniknąć?
Prostowniki selenowe i diodowe mogą napotkać różne problemy, które wpływają na ich wydajność i niezawodność. W przypadku prostowników selenowych, jednym z najczęstszych problemów jest ich starzenie się, które prowadzi do wzrostu oporu w kierunku przewodzenia. To zjawisko może skutkować spadkiem efektywności oraz zwiększonymi stratami energii. Aby uniknąć tych problemów, ważne jest regularne monitorowanie stanu prostowników oraz ich wymiana w odpowiednim momencie, co pozwala na utrzymanie optymalnej wydajności urządzenia.
W przypadku prostowników diodowych, kluczowym problemem są przeciążenia prądowe, które mogą prowadzić do uszkodzeń. Diody krzemowe, choć bardziej efektywne, są wrażliwe na nadmierne obciążenia. Aby temu zapobiec, zaleca się stosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki czy rezystory ochronne, które pomogą w zarządzaniu przepływem prądu. Dodatkowo, ważne jest zapewnienie odpowiedniego chłodzenia, szczególnie w aplikacjach, gdzie generowane są duże ilości ciepła. Przy odpowiednich środkach ostrożności, można zminimalizować ryzyko awarii i wydłużyć żywotność zarówno prostowników selenowych, jak i diodowych.
Ogrzewanie i zarządzanie ciepłem w prostownikach diodowych
Prostowniki diodowe, szczególnie w aplikacjach o dużym obciążeniu, stają przed wyzwaniami związanymi z zarządzaniem ciepłem. W miarę jak prąd przepływa przez diody, generowane jest ciepło, które może prowadzić do przegrzewania się komponentów. Aby temu zapobiec, projektanci układów elektronicznych często stosują różne strategie chłodzenia, takie jak radiatory, wentylatory lub systemy chłodzenia cieczą. Na przykład, w przypadku mostków diodowych używanych w zasilaczach impulsowych, zastosowanie radiatorów o dużej powierzchni pozwala na efektywne odprowadzanie ciepła, co zapobiega uszkodzeniom diod.
Warto także zainwestować w odpowiednie materiały termoprzewodzące, które poprawiają kontakt między diodami a radiatorami. Przykładem może być użycie pasty termoprzewodzącej, która zwiększa efektywność przewodzenia ciepła. Dobrze zaprojektowane zarządzanie ciepłem nie tylko zwiększa żywotność prostowników diodowych, ale także poprawia ogólną wydajność systemu. Dlatego kluczowe jest, aby w projektowaniu układów uwzględniać te aspekty, aby uniknąć problemów z przegrzewaniem i zapewnić długotrwałe działanie urządzeń.Jakie zabezpieczenia stosować przy prostownikach selenowych?
Przy stosowaniu prostowników selenowych, istotne jest wdrożenie odpowiednich zabezpieczeń, aby zapobiec ich awariom. Najczęściej stosowane elementy ochronne to bezpieczniki, które chronią układ przed przeciążeniem prądowym. Dodatkowo, warto zastosować rezystory ograniczające prąd, które mogą pomóc w stabilizacji działania prostowników w sytuacjach awaryjnych. W przypadku starszych urządzeń, w których używane są prostowniki selenowe, zaleca się również dodanie kondensatorów filtrujących, które pomagają w wygładzaniu napięcia i minimalizowaniu szumów elektrycznych.
Nowe technologie w zarządzaniu ciepłem prostowników diodowych
W miarę jak technologia prostowników diodowych się rozwija, pojawiają się innowacyjne metody zarządzania ciepłem, które mogą znacząco poprawić wydajność i niezawodność układów elektronicznych. Jednym z najnowszych trendów jest wykorzystanie materiałów kompozytowych w konstrukcji radiatorów, które oferują lepsze właściwości przewodzenia ciepła przy mniejszej wadze. Te nowoczesne materiały mogą znacznie zwiększyć efektywność chłodzenia, co jest szczególnie istotne w aplikacjach wymagających dużej mocy, takich jak zasilacze do urządzeń przemysłowych.
Dodatkowo, rozwój technologii inteligentnych systemów monitorowania temperatury pozwala na dynamiczne zarządzanie ciepłem w czasie rzeczywistym. Dzięki zastosowaniu czujników temperatury oraz algorytmów predykcyjnych, systemy te mogą automatycznie dostosowywać parametry pracy prostowników, aby unikać przegrzewania. Takie podejście nie tylko zwiększa bezpieczeństwo, ale także wydłuża żywotność komponentów, co jest kluczowe w kontekście rosnących wymagań dotyczących efektywności energetycznej i zrównoważonego rozwoju w branży elektronicznej.
