Aby zbudować prostownik z transformatora 24V, należy połączyć kilka kluczowych komponentów, które pozwolą na efektywne przetwarzanie prądu zmiennego na stały. Proces ten wymaga zastosowania mostka prostowniczego oraz odpowiednich kondensatorów filtrujących, które wygładzą napięcie i zminimalizują zakłócenia. Warto zwrócić uwagę na dobór diod oraz kondensatorów, aby zapewnić bezpieczne i stabilne działanie układu.
W tym artykule przedstawimy krok po kroku, jak zbudować prostownik, uwzględniając nie tylko wybór odpowiednich komponentów, ale także zasady bezpieczeństwa podczas pracy z elektrycznością. Dzięki temu nawet osoby bez doświadczenia w elektronice będą mogły z powodzeniem zrealizować ten projekt, pamiętając o najważniejszych zasadach i wskazówkach.
Kluczowe wnioski:
- Transformator 24V jest niezbędny do konwersji prądu zmiennego na stały.
- Wybór odpowiednich diod prostowniczych, takich jak KBPC5010, jest kluczowy dla efektywności układu.
- Kondensatory filtrujące, w tym elektrolityczny 100 µF/40 V, poprawiają stabilność napięcia.
- Ważne jest, aby cały układ był zamknięty w bezpiecznej obudowie, aby uniknąć kontaktu z napięciem.
- W przypadku braku doświadczenia w elektronice, warto skonsultować projekt z wykwalifikowanym elektrykiem.
Wybór odpowiednich komponentów do prostownika 24V
Budując prostownik z transformatora 24V, kluczowe jest zrozumienie, jakie komponenty są potrzebne do jego prawidłowego działania. W skład takiego układu wchodzą przede wszystkim transformator, diody prostownicze oraz kondensatory filtrujące. Każdy z tych elementów pełni istotną rolę w procesie konwersji prądu zmiennego na stały, co jest niezbędne dla wielu zastosowań elektronicznych.

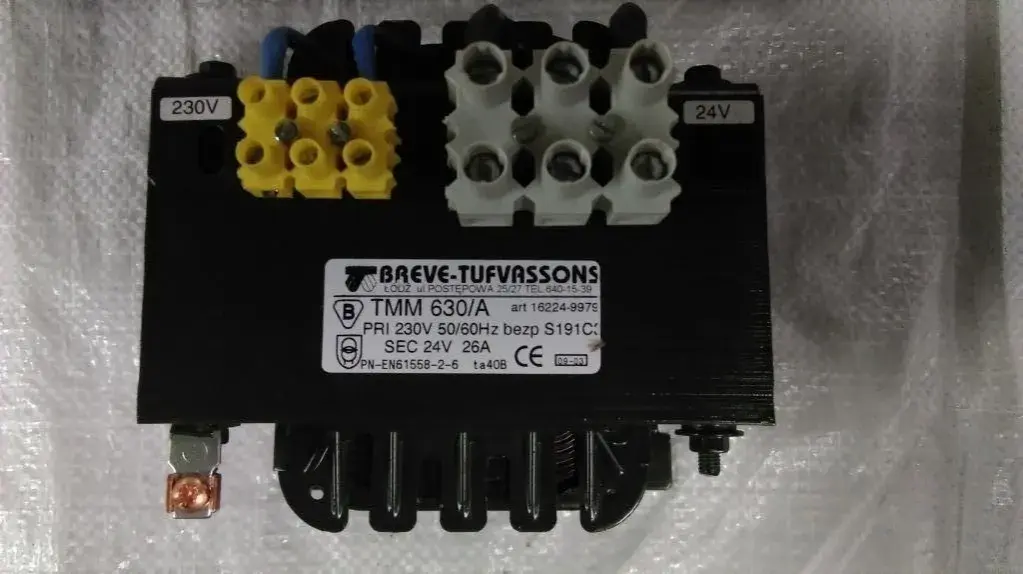

Transformator jest odpowiedzialny za obniżenie napięcia z sieci elektrycznej do poziomu 24V. Dzięki temu możliwe jest bezpieczne zasilanie układów elektronicznych. Wybór odpowiedniego transformatora powinien uwzględniać jego moc oraz wydajność, aby zapewnić stabilne działanie prostownika. Dobrze dobrany transformator to podstawa efektywnego działania całego układu.
Diody prostownicze, takie jak KBPC5010, są kluczowe, ponieważ to one przekształcają prąd zmienny w prąd stały. Warto zwrócić uwagę na ich parametry, takie jak napięcie i prąd maksymalny, aby zapewnić, że będą one w stanie obsłużyć wymagania aplikacji. Oprócz diod, kondensatory filtrujące są niezbędne do wygładzania tętnień napięcia, co poprawia stabilność zasilania.
Zrozumienie roli transformatora w prostowniku
Transformator jest fundamentalnym elementem w budowie prostownika, ponieważ jego główną funkcją jest konwersja prądu zmiennego na stały. Działa na zasadzie indukcji elektromagnetycznej, gdzie napięcie na wtórnym uzwojeniu jest niższe niż na pierwotnym, co pozwala na uzyskanie odpowiedniego napięcia wyjściowego. Kluczowe jest, aby transformator był odpowiednio dobrany do wymagań projektu, co oznacza, że jego moc powinna być dostosowana do obciążenia, które będzie zasilane.
Wybór diod prostowniczych - klucz do efektywności
Wybór diod prostowniczych jest niezwykle ważny dla efektywności prostownika. Dioda powinna mieć odpowiednie parametry, takie jak napięcie wsteczne i maksymalny prąd, aby mogła skutecznie przekształcać prąd zmienny w stały. Warto rozważyć diody o wysokiej wydajności, które są w stanie wytrzymać duże obciążenia, takie jak diody 1N4001 czy 1N5401. Dobrze dobrana dioda przyczyni się do stabilności działania prostownika oraz jego długowieczności.
| Typ diody | Napięcie (V) | Prąd (A) |
| 1N4001 | 50 | 1 |
| 1N5401 | 100 | 3 |
Kondensatory filtrujące - poprawa stabilności napięcia
Kondensatory filtrujące odgrywają kluczową rolę w prostowniku z transformatora 24V, ponieważ ich głównym zadaniem jest wygładzanie napięcia wyjściowego. Po prostowaniu prądu zmiennego przez diody, napięcie może zawierać tętnienia, które mogą zakłócać działanie podłączonych urządzeń. Kondensatory filtrujące pomagają w usunięciu tych tętnień, co prowadzi do bardziej stabilnego i czystego napięcia stałego.
Do budowy prostownika zaleca się użycie kilku typów kondensatorów. Najczęściej stosowanym rozwiązaniem jest kondensator elektrolityczny o pojemności 100 µF/40 V, który skutecznie wygładza napięcie. Dodatkowo, warto zastosować kondensator tantalowy o pojemności 1 µF/40 V oraz kondensator ceramiczny o pojemności 100 nF/40 V. Takie połączenie kondensatorów zapewnia lepszą filtrację i stabilizację napięcia, co jest kluczowe dla prawidłowego działania układu.
Wybierając kondensatory, należy również zwrócić uwagę na ich napięcie przebicia, które powinno być co najmniej 40 V, aby zapewnić bezpieczeństwo i niezawodność układu. Odpowiedni dobór kondensatorów filtrujących jest niezbędny, aby uzyskać optymalne parametry pracy prostownika oraz zminimalizować ryzyko uszkodzenia podłączonych urządzeń.
Przygotowanie schematu połączeń dla prostownika
Przygotowanie schematu połączeń dla prostownika jest kluczowym krokiem w procesie budowy, ponieważ pozwala na wizualizację całego układu. Wyraźny diagram pomoże uniknąć błędów podczas montażu, co jest szczególnie ważne w przypadku pracy z urządzeniami elektrycznymi. Schemat powinien zawierać wszystkie istotne elementy, takie jak transformator, mostek prostowniczy oraz kondensatory, a także ich wzajemne połączenia.
Montaż komponentów na płytce prototypowej
Podczas montażu komponentów na płytce prototypowej, ważne jest, aby przestrzegać najlepszych praktyk dotyczących umiejscowienia elementów. Komponenty powinny być rozmieszczone w taki sposób, aby zminimalizować długość połączeń, co pozwoli na redukcję zakłóceń sygnałowych. Należy również zadbać o odpowiednie odstępy między elementami, co ułatwi późniejsze ewentualne modyfikacje oraz naprawy.
Podłączenie transformatora i testowanie układu
Po zakończeniu montażu, kolejnym krokiem jest podłączenie transformatora oraz testowanie całego układu. Należy upewnić się, że wszystkie połączenia są solidne i zgodne z wcześniej przygotowanym schematem. Po podłączeniu transformatora można przystąpić do sprawdzenia napięcia wyjściowego, aby upewnić się, że prostownik działa poprawnie. Testowanie jest kluczowe, aby zidentyfikować ewentualne problemy, zanim układ zostanie w pełni zainstalowany w obudowie.
Bezpieczeństwo podczas budowy prostownika - unikaj zagrożeń
Bezpieczeństwo jest kluczowym aspektem podczas budowy prostownika z transformatora 24V. Praca z komponentami elektrycznymi wiąże się z ryzykiem, dlatego ważne jest, aby stosować odpowiednie środki ostrożności. Zawsze upewnij się, że układ jest odłączony od zasilania podczas pracy nad nim. Używanie narzędzi izolowanych oraz noszenie rękawic ochronnych może znacząco zredukować ryzyko porażenia prądem.
Ważne jest również, aby zrozumieć, że napięcie i prąd mogą być niebezpieczne, zwłaszcza w przypadku wysokich napięć. Zawsze przestrzegaj zasad dotyczących pracy z elektrycznością, aby uniknąć niebezpiecznych sytuacji. Dobrze jest również regularnie sprawdzać stan kabli i połączeń, aby upewnić się, że nie ma uszkodzeń, które mogłyby prowadzić do zwarcia lub przegrzania.
Zasady pracy z napięciem i prądem
Pracując z napięciem i prądem, kluczowe jest zrozumienie ich podstawowych zasad. Napięcie to siła, która popycha prąd przez obwód, a jego nadmiar może prowadzić do uszkodzenia komponentów. Z kolei prąd to ilość elektronów przepływających przez obwód w jednostce czasu. Ważne jest, aby zawsze znać maksymalne wartości napięcia i prądu dla używanych komponentów, aby uniknąć ich uszkodzenia oraz zapewnić bezpieczeństwo podczas pracy.
Ochrona przed zwarciami i przegrzaniem
Aby zapobiec zwarciom i przegrzaniu, należy stosować kilka prostych, ale skutecznych metod. Używanie odpowiednich bezpieczników w obwodzie pomoże w ochronie przed nadmiernym prądem. Dodatkowo, warto zadbać o odpowiednią wentylację i unikać zbyt bliskiego ułożenia komponentów, co może prowadzić do przegrzania. Regularne sprawdzanie połączeń i ich stanu technicznego również przyczyni się do zwiększenia bezpieczeństwa podczas pracy z prostownikiem.
Rozwiązywanie problemów: najczęstsze błędy i ich naprawa
Podczas eksploatacji prostownika z transformatora 24V mogą wystąpić różne problemy, które wpływają na jego działanie. Najczęściej spotykanymi objawami są niestabilne napięcie wyjściowe, brak napięcia lub zbyt wysokie napięcie. Takie problemy mogą być spowodowane niewłaściwym podłączeniem komponentów, uszkodzeniem diod prostowniczych czy też awarią kondensatorów filtrujących. Ważne jest, aby dokładnie zidentyfikować symptom, co pozwoli na skuteczne podjęcie działań naprawczych.
W przypadku wystąpienia problemów, pierwszym krokiem jest dokładne sprawdzenie wszystkich połączeń oraz stanu komponentów. Jeśli napięcie wyjściowe jest zbyt niskie, warto zweryfikować działanie transformatora oraz mostka prostowniczego. Z kolei w przypadku zbyt wysokiego napięcia, może to wskazywać na uszkodzenie kondensatorów filtrujących. W takich sytuacjach kluczowe jest szybkie zdiagnozowanie problemu i podjęcie odpowiednich działań naprawczych, aby uniknąć dalszych uszkodzeń układu.
Objawy nieprawidłowego działania prostownika
Nieprawidłowe działanie prostownika można łatwo zidentyfikować po kilku charakterystycznych objawach. Jeśli prostownik generuje niestabilne napięcie, może to prowadzić do nieprawidłowego funkcjonowania podłączonych urządzeń. Inne objawy to brak napięcia na wyjściu lub zbyt wysokie napięcie, które może uszkodzić sprzęt. Regularne monitorowanie napięcia wyjściowego oraz stanu komponentów jest kluczowe dla utrzymania prostownika w dobrym stanie.
Jak diagnozować i naprawiać typowe usterki
Diagnozowanie typowych usterek w prostowniku wymaga systematycznego podejścia. Po pierwsze, należy sprawdzić wszystkie połączenia, aby upewnić się, że są solidne i zgodne z dokumentacją. Następnie warto przetestować poszczególne komponenty, takie jak transformator, diody i kondensatory, aby zidentyfikować ewentualne uszkodzenia. W przypadku wykrycia problemów, należy wymienić uszkodzone elementy i ponownie przetestować układ, aby upewnić się, że działa prawidłowo.
| Problem | Objaw | Rozwiązanie |
| Brak napięcia | Brak sygnału na wyjściu | Sprawdź połączenia i działanie transformatora |
| Niestabilne napięcie | Fluktuacje napięcia wyjściowego | Skontroluj kondensatory filtrujące |
| Zbyt wysokie napięcie | Przekroczenie wartości nominalnej | Sprawdź diody prostownicze i kondensatory |
Integracja prostownika z systemami zasilania odnawialnego
W miarę jak rośnie zainteresowanie energią odnawialną, integracja prostownika z systemami zasilania, takimi jak panele słoneczne czy turbiny wiatrowe, staje się coraz bardziej popularna. Umożliwia to efektywne zarządzanie energią, co może przyczynić się do obniżenia kosztów eksploatacji oraz zwiększenia niezależności energetycznej. Wykorzystując prostownik, można przekształcić prąd zmienny generowany przez te źródła energii w stabilny prąd stały, który zasila urządzenia domowe lub magazyny energii.
Dodatkowo, warto rozważyć zastosowanie inteligentnych systemów zarządzania energią, które monitorują i optymalizują zużycie energii w czasie rzeczywistym. Dzięki integracji prostownika z takimi systemami, można dynamicznie dostosowywać produkcję i zużycie energii, co pozwala na maksymalne wykorzystanie odnawialnych źródeł. Taka automatyzacja nie tylko zwiększa efektywność energetyczną, ale także przyczynia się do ochrony środowiska poprzez ograniczenie emisji dwutlenku węgla.
