Prostownik da się ocenić szybko, ale trzeba wiedzieć, czy patrzeć na napięcie jałowe, napięcie ładowania czy zachowanie przewodów pod obciążeniem. Pokażę, jak sprawdzić prostownik multimetrem, jakie odczyty uznać za prawidłowe dla typowego urządzenia 12 V i kiedy winny bywa nie sam prostownik, tylko akumulator albo słaby styk. Dorzucam też błędy, które najczęściej fałszują wynik i prowadzą do złej diagnozy.
Najważniejsze informacje w skrócie
- Najpierw sprawdź napięcie wyjściowe DC, a dopiero potem testuj prostownik z podłączonym akumulatorem.
- Dla prostownika 12 V wynik bez obciążenia najczęściej powinien mieścić się około 13,5-14,5 V.
- Podczas ładowania zdrowy układ zwykle pokazuje 13,8-14,7 V, choć inteligentne ładowarki potrafią pracować w kilku etapach.
- Jeżeli miernik pokazuje 0 V, niestabilny odczyt albo powyżej 15 V, problem jest realny i nie warto dalej ładować w ciemno.
- Sam multimetr dobrze wykrywa brak napięcia i złą regulację, ale nie zastąpi pełnego testu akumulatora.
Co naprawdę da się ocenić multimetrem
W praktyce miernik pokazuje mi trzy rzeczy: czy prostownik w ogóle podaje napięcie, czy podaje je we właściwej polaryzacji i czy to napięcie jest w miarę stabilne. To wystarcza do szybkiej diagnozy większości domowych prostowników, zwłaszcza tych do akumulatorów 12 V. Jeśli urządzenie ma mostek prostowniczy, czyli zestaw diod zamieniających prąd zmienny na stały, multimetr pozwala też wychwycić objawy jego uszkodzenia, ale zwykle pośrednio, przez dziwne lub skaczące odczyty.
Ważne ograniczenie jest proste: zwykły multimetr nie pokaże całej jakości ładowania. Nie oceni tętnień tak dobrze jak oscyloskop i nie zastąpi pomiaru prądu ładowania, jeśli chcesz wiedzieć, ile amperów naprawdę trafia do akumulatora. Do szybkiej oceny prostownika to jednak nadal najlepsze narzędzie, bo od razu oddziela sprawny układ od urządzenia, które tylko wygląda na działające.
Jak przygotować multimetr i stanowisko do pomiaru
Ja zawsze zaczynam od ustawienia miernika na pomiar napięcia stałego DC. Przy prostowniku 12 V najczęściej wystarczy zakres 20 V albo auto-range, jeśli multimetr go ma. Czerwony przewód wkładasz do gniazda V/Ω, czarny do COM. To drobiazg, ale właśnie tu początkujący najczęściej spalają bezpiecznik w mierniku albo dostają bezsensowny wynik.
- Postaw prostownik na suchej, stabilnej i niepalnej powierzchni.
- Sprawdź, czy kable, klemy i izolacja nie są popękane albo nadtopione.
- Upewnij się, że końcówki testowe są czyste i dobrze wchodzą w gniazda miernika.
- Przygotuj dostęp do zacisków wyjściowych prostownika lub do klem akumulatora.
- Nie dotykaj jednocześnie obu końcówek sond i nie zwieraj wyjścia „na próbę”.
Jeśli prostownik ma tryb automatyczny, czasem warto odczekać kilka sekund po podłączeniu, zanim odczyt się ustabilizuje. To szczególnie ważne przy nowszych ładowarkach impulsowych, które nie zawsze pokazują stałe napięcie od pierwszej sekundy.
Pomiar napięcia bez akumulatora
To najszybszy test, bo od razu mówi, czy prostownik w ogóle „żyje”. Podłącz urządzenie do sieci, ale nie podpinaj jeszcze akumulatora. Następnie przyłóż sondy do wyjścia: czerwoną do plusa, czarną do minusa. Jeśli wszystko jest w porządku, na ekranie powinno pojawić się napięcie stałe, a nie wartość przypadkowa albo zero.
| Odczyt | Co zwykle oznacza | Co robić dalej |
|---|---|---|
| Około 13,5-14,5 V | Typowy wynik dla sprawnego prostownika 12 V bez obciążenia | Przejdź do testu z akumulatorem |
| 0 V lub wartość bliska zeru | Brak zasilania, przepalony bezpiecznik, uszkodzony kabel albo elektronika sterująca | Sprawdź przewód sieciowy, bezpiecznik i włącznik |
| 10-12 V | Napięcie podejrzanie niskie jak na prostownik 12 V | Zweryfikuj urządzenie pod obciążeniem |
| Powyżej 15 V | Ryzyko przeładowania lub problem z regulacją | Przerwij używanie i szukaj usterki |
Przy inteligentnych prostownikach ten test bywa mniej jednoznaczny. Część modeli bez akumulatora przechodzi w tryb czuwania albo pokazuje napięcie tylko na moment. Wtedy nie traktuję samego pomiaru jałowego jako wyroku, tylko przechodzę od razu do testu z baterią. To właśnie on najlepiej pokazuje, czy układ potrafi pracować pod realnym obciążeniem.
Test z podłączonym akumulatorem

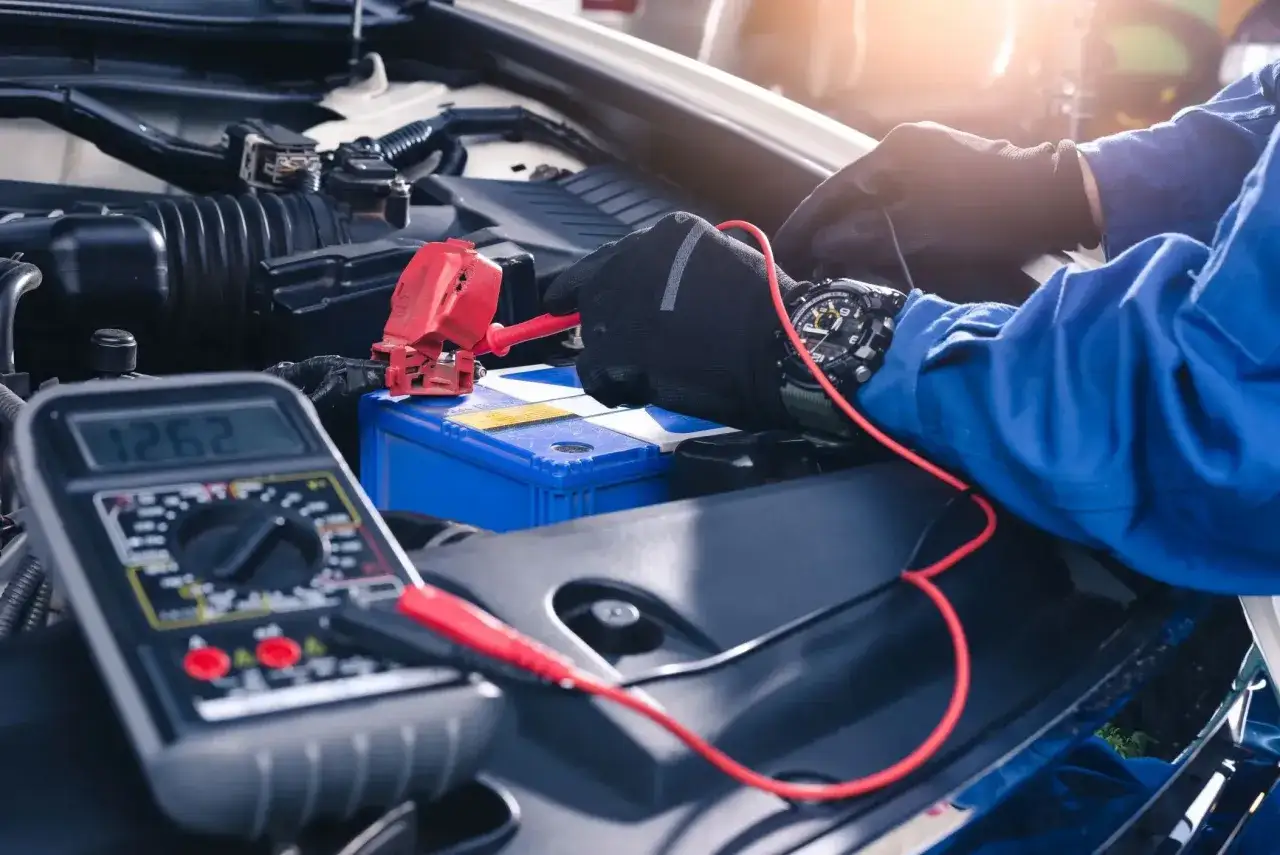

Jeżeli chcesz sprawdzić prostownik porządnie, podłącz go do akumulatora, który nie jest w pełni naładowany. U mnie najlepiej sprawdza się bateria częściowo rozładowana, bo wtedy łatwiej zobaczyć, czy napięcie rośnie i czy prostownik trzyma je w rozsądnym zakresie. Mierz bezpośrednio na klemach akumulatora, nie tylko na samych zaciskach prostownika, bo słaby kontakt potrafi oszukać odczyt.
W trakcie ładowania typowy prostownik do akumulatora kwasowo-ołowiowego 12 V powinien zwykle pokazywać 13,8-14,7 V. Jeśli wynik zatrzymuje się poniżej 13 V i przez kilka minut praktycznie nie rośnie, coś jest nie tak: prostownik może być za słaby, uszkodzony albo akumulator nie przyjmuje już ładowania. Z kolei napięcie powyżej 15 V traktuję jako sygnał alarmowy, bo przeładowanie skraca życie baterii i potrafi być po prostu niebezpieczne.
Przy ładowarkach automatycznych odczyt nie zawsze będzie stały. One pracują etapami: najpierw wyższe napięcie i większy prąd, później faza absorpcji, a na końcu podtrzymanie. Dlatego przy takim sprzęcie lepiej obserwować przebieg przez 2-5 minut, niż łapać pojedynczą, przypadkową wartość w pierwszej sekundzie.
Najczęstsze błędy, które fałszują wynik
Najwięcej nietrafionych diagnoz widzę wtedy, gdy ktoś ma dobry miernik, ale używa go w złym trybie. Sam sprzęt może być sprawny, a wynik i tak będzie bezużyteczny. W praktyce najczęściej psują odczyt takie rzeczy:
- pomiar na zakresie AC zamiast DC,
- wpięcie czerwonego przewodu do gniazda 10A albo A zamiast V/Ω,
- luźny styk na klemach, zabrudzone zaciski lub zaśniedziałe końcówki,
- sprawdzanie prostownika zaraz po jeździe lub świeżo po ładowaniu, gdy akumulator ma jeszcze ładunek powierzchniowy,
- uznanie wyniku bez baterii za ostateczny w przypadku inteligentnej ładowarki,
- próba pomiaru prądu bez znajomości dopuszczalnego zakresu miernika.
Jeżeli wynik skacze o kilka dziesiątych wolta, nie panikuję od razu. Najpierw poprawiam kontakt sond, czyszczę klemy i dopiero potem powtarzam test. Wiele „awarii” kończy się na słabym połączeniu, a nie na uszkodzonym prostowniku.
Gdy prostownik wygląda na dobry, a ładowanie dalej szwankuje
To jest moment, w którym warto wyjść poza sam miernik. Jeśli napięcie prostownika mieści się w normie, a akumulator nadal nie trzyma ładowania, sprawdzam po kolei przewody, bezpiecznik, zaciski i stan samej baterii. W starszych akumulatorach problemem bywa także zasiarczenie płyt albo niski poziom elektrolitu, a wtedy nawet poprawny prostownik nie zrobi cudów.
Pomaga też spojrzenie na wydajność ładowarki. Prostownik o niskim prądzie ładowania może być po prostu za słaby do dużego akumulatora rozruchowego, więc urządzenie będzie pracowało bardzo długo i sprawiało wrażenie nieskutecznego. Z drugiej strony zbyt „mocny” model bez sensownej regulacji nie jest żadną zaletą, bo podnosi ryzyko przeładowania. Dlatego bardziej ufam stabilnemu napięciu i sensownej pracy pod obciążeniem niż samej deklaracji na obudowie.
Jeśli chcesz mieć pewność, że diagnoza jest trafna, połącz dwa pomiary: najpierw sprawdź wyjście bez obciążenia, potem podłącz baterię i obserwuj, czy napięcie rośnie, stabilizuje się i nie przeskakuje poza bezpieczny zakres. To prosty test, ale w praktyce bardzo skuteczny i zwykle wystarcza, żeby odróżnić sprawny prostownik od sprzętu, który tylko świeci kontrolką.
