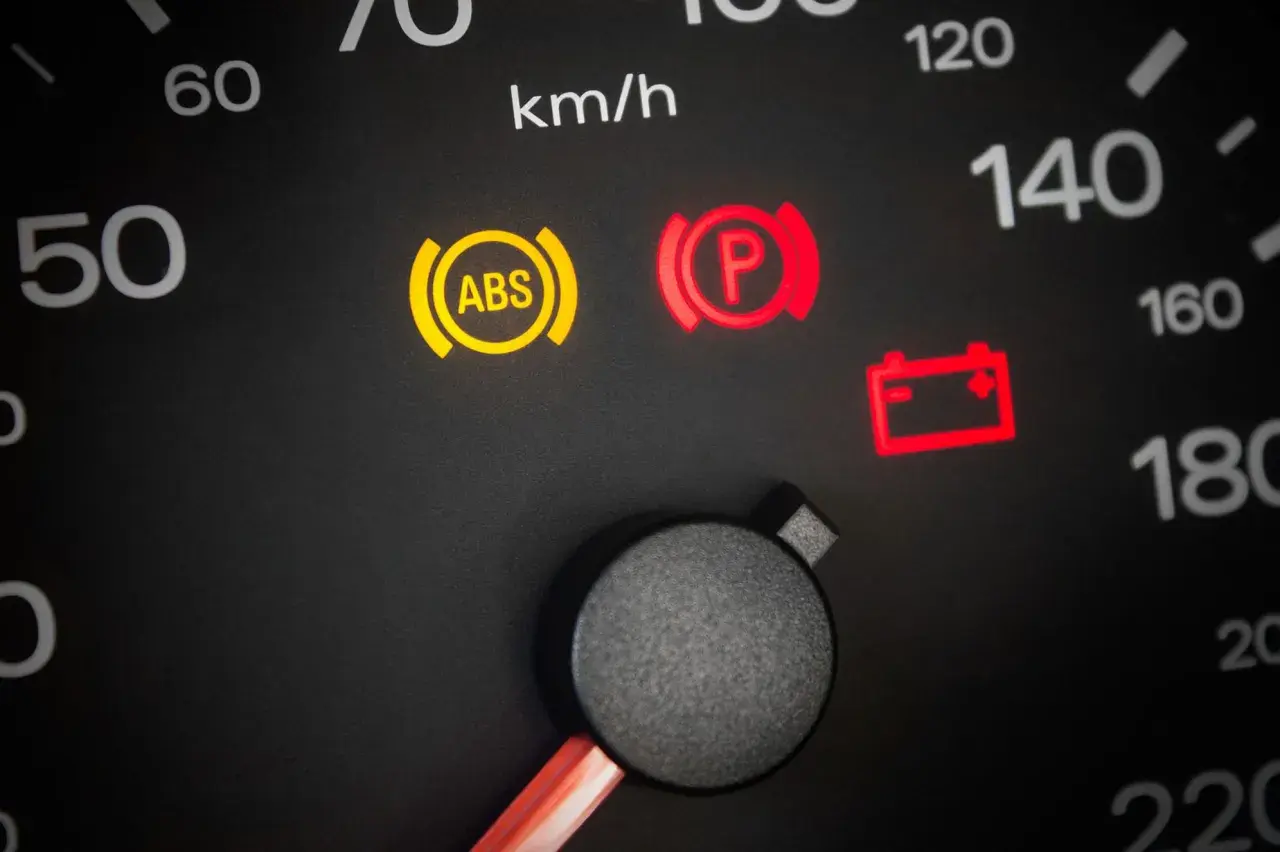

Kontrolka ABS rzadko oznacza tylko jedną rzecz. Często winny jest sam czujnik, ale równie często problem siedzi w przewodzie, wtyczce, łożysku albo pierścieniu magnetycznym przy piaście. Poniżej rozpisuję praktyczny sposób diagnozy, tak żeby odróżnić realną usterkę od fałszywego alarmu i nie kupować części na ślepo.
Najkrótsza droga do trafnej diagnozy ABS
- Najpierw odczytaj błędy i parametry bieżące, a dopiero potem zaglądaj do samego czujnika.
- Czujnik aktywny i bierny sprawdza się inaczej, więc sam pomiar oporu nie zawsze ma sens.
- Dużo usterek powoduje wiązka, złącze, brud, luz łożyska albo uszkodzony pierścień impulsowy.
- Po naprawie skasuj błędy i zrób jazdę próbną z podłączonym testerem.
- Jeśli nie masz danych serwisowych albo oscyloskopu, nie kończ diagnozy na zgadywaniu.
Czym różni się czujnik aktywny od biernego
Ja przy takiej diagnozie nie zaczynam od miernika, tylko od ustalenia, jaki typ czujnika w ogóle siedzi w aucie. To ważne, bo aktywny i bierny czujnik ABS pracują inaczej, a przez to wymagają innego testu. W praktyce właśnie tu wiele osób popełnia pierwszy błąd: oceniają czujnik po wyglądzie, a nie po zasadzie działania. HELLA Tech World zwraca uwagę, że od końca lat 90. producenci coraz częściej montują czujniki aktywne, więc w nowszych autach to zwykle właśnie one są na pierwszym planie diagnostyki.
| Cecha | Czujnik bierny | Czujnik aktywny | Co to oznacza w praktyce |
|---|---|---|---|
| Zasilanie | Nie potrzebuje osobnego zasilania | Jest zasilany przez sterownik ABS | Aktywnego nie sprawdzisz tak samo jak pasywnego |
| Sygnał | Generuje napięcie przemienne wraz z obrotem koła | Wysyła sygnał cyfrowy | Przy aktywnym większe znaczenie ma zasilanie i jakość przebiegu niż sam opór |
| Zakres pracy | Zaczyna działać dopiero przy ruchu koła | Potrafi wykrywać ruch już od postoju | Aktywne czujniki pozwalają mierzyć nawet przy bardzo małej prędkości, około 0,1 km/h |
| Narzędzie do testu | Multimetr i, najlepiej, oscyloskop | Tester diagnostyczny i oscyloskop | Sam omomierz nie wystarczy |
| Typowy błąd | Brak sygnału zniszczony przez brud lub luz piasty | Pomiar rezystancji zamiast sygnału i zasilania | Można niepotrzebnie wymienić sprawną część |
Jeśli nie masz pewności, który typ pracuje w danym modelu, nie zgaduj. Sprawdź numer części albo dokumentację pojazdu. Sam wygląd często nie wystarcza, bo czujniki aktywne i bierne potrafią być bardzo podobne z zewnątrz.
Objawy, które często mylą kierowców
Uszkodzony czujnik ABS nie zawsze daje oczywisty obraz. Czasem zapala się tylko lampka ABS, a czasem razem z nią pojawia się ESP, ASR albo kontrola trakcji. Zdarza się też, że problem wychodzi dopiero przy hamowaniu, na dziurach albo po skręcie kół. Wtedy łatwo wpaść w pułapkę i od razu oskarżyć sam sensor, choć winny bywa przewód lub mechanika przy piaście.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Świeci się ABS | Usterka czujnika, zasilania albo sygnału z koła | Odczyt błędów i live data |
| ABS i ESP zapalają się razem | Wspólny problem z sygnałem prędkości koła | Wiązkę, złącze, piastę, pierścień impulsowy |
| Błąd wraca po jeździe po nierównościach | Przerwany przewód, luźne mocowanie, problem ze stykiem | Przewód przy zwrotnicy i wtyczkę |
| Auto reaguje dziwnie przy ruszaniu | Zakłócony odczyt jednego koła | Porównanie prędkości wszystkich kół w testerze |
Gdy w aucie pojawia się kilka kontrolek naraz, ja od razu myślę o wspólnym źródle błędu, a nie o trzech osobnych awariach. To oszczędza czas i pieniądze, bo nie zamieniasz diagnostyki w loterię.
Jak sprawdzić czujnik ABS bez wymieniania części w ciemno
Zaczynam zawsze od najprostszych rzeczy: błędów, parametrów bieżących i oględzin przy kole. Dopiero potem sięgam po pomiary. Taki porządek pracy naprawdę ma sens, bo kod usterki jest wskazówką, ale nie wyrokiem.
Odczytaj błędy i dane bieżące
Podłącz tester do złącza OBD 16-pin, odczytaj pamięć usterek i sprawdź, jak zachowują się wszystkie cztery koła podczas krótkiej jazdy próbnej. Jeśli jedno koło znika z odczytu, skacze albo pokazuje wyraźnie inną wartość niż pozostałe, masz już mocny trop. To ważniejsze niż sam numer błędu, bo kod często mówi tylko, gdzie sterownik zauważył problem, a nie co dokładnie jest winne.
Sprawdź koło, wtyczkę i wiązkę
Przed demontażem sensora obejrzyj koło od strony mechanicznej. Sprawdź rozmiar opon, ciśnienie, stan bieżnika, luz łożyska i widoczne uszkodzenia przewodu. W praktyce to właśnie tutaj siedzi sporo problemów: zaśniedziała wtyczka, pęknięta izolacja, luźny uchwyt przewodu albo brudna strefa przy piaście. Jeśli błąd pojawia się po ruchu zawieszenia, winna bywa nie elektronika, tylko mechaniczne napinanie wiązki.
Rozróżnij test dla czujnika biernego i aktywnego
Przy czujniku biernym możesz użyć multimetru i sprawdzić, czy po obracaniu koła pojawia się sygnał zmienny. Przy aktywnym czujniku taki test zwykle niewiele mówi. Tu lepiej sprawdza się pomiar napięcia zasilania oraz analiza sygnału oscyloskopem. HELLA Tech World wprost podkreśla, że rezystancji wewnętrznej nie da się sensownie zmierzyć w czujniku aktywnym, więc sam omomierz może tylko wprowadzić w błąd.
Przeczytaj również: Objawy uszkodzonej pompy sprzęgła Astra H – nie ignoruj tych sygnałów
Wykonaj jazdę próbną z testerem podłączonym
Po skasowaniu błędów przejedź się i obserwuj parametry na żywo. Jeśli usterka wraca dopiero po kilku zakrętach, na nierówności albo przy lekkim hamowaniu, zwykle nie chodzi o sam sensor, tylko o przewód, mocowanie albo pierścień przy piaście. To moment, w którym zwykła wymiana części bez dalszego testu robi się po prostu zbyt ryzykowna.
Najczęstsze błędy przy diagnostyce ABS
Najgorszy błąd to wymiana części wyłącznie dlatego, że sterownik zapisał błąd na konkretnym kole. Kod jest dobrym punktem startowym, ale nie zastępuje diagnostyki. Drugi klasyczny problem to testowanie aktywnego czujnika tak, jakby był bierny. Taki pomiar potrafi pokazać „dziwny” wynik, choć sam element działa poprawnie.
| Błąd | Dlaczego szkodzi | Lepsze podejście |
|---|---|---|
| Wymiana po samym kodzie | Nie wiadomo, czy winny jest sensor, wiązka czy piasta | Najpierw odczyt błędów, potem parametry i oględziny |
| Pomiar rezystancji aktywnego czujnika | Wynik może nie mieć żadnej wartości diagnostycznej | Sprawdź zasilanie i przebieg sygnału |
| Pomijanie akumulatora i bezpieczników | Słabe zasilanie potrafi zafałszować diagnostykę | Zacznij od napięcia i zabezpieczeń układu |
| Ignorowanie piasty i pierścienia impulsowego | Nowy sensor nie naprawi uszkodzonego pierścienia | Sprawdź też elementy mechaniczne przy kole |
| Brak jazdy próbnej po naprawie | Nie wiesz, czy problem naprawdę zniknął | Testuj układ z podłączonym diagnostykiem |
Ja szczególnie nie ufam diagnozie, która kończy się na jednym odczycie błędu i natychmiastowym zamówieniu części. W układzie ABS to za mało, bo ten sam objaw potrafi wywołać kilka różnych usterek.
Co najczęściej psuje sygnał z koła
Jeśli czujnik nie jest winny, zwykle problem leży obok niego. Najczęstsze źródła kłopotów są dość powtarzalne i właśnie dlatego warto je znać. W wielu autach to nie elektronika, tylko zwykła mechanika przy kole decyduje o tym, czy ABS widzi poprawny sygnał.
- Przerwany lub przetarty przewód - często uszkadza się przy skręcie, pracy zawieszenia albo w miejscu mocowania do zwrotnicy.
- Korozja w złączu - woda i sól robią swoje, a chwilowy styk potrafi udawać sprawny sensor.
- Brud na końcówce czujnika - opiłki i osad zakłócają odczyt, zwłaszcza gdy czujnik pracuje blisko pierścienia.
- Zwiększony luz łożyska - zmienia odstęp między czujnikiem a elementem impulsowym i psuje sygnał.
- Uszkodzony pierścień impulsowy lub magnetyczny - tu wymiana samego czujnika nic nie da, bo źródło problemu zostaje.
- Nieprawidłowy rozmiar opony lub ciśnienie - potrafi zaburzyć porównanie prędkości kół i wprowadzić sterownik w błąd.
W praktyce uszkodzony pierścień albo łożysko z wbudowanym pierścieniem magnetycznym są szczególnie podstępne. Auto może przez jakiś czas jeździć bez większych objawów, a kontrolka wraca dopiero przy konkretnej prędkości albo na ciepłym układzie.
Kiedy czyszczenie wystarczy, a kiedy lepiej wymienić część
Nie każdy błąd kończy się wymianą całego czujnika. Jeśli problemem jest tylko brud, lekka korozja przy gnieździe albo luźna wtyczka, często wystarcza czyszczenie, zabezpieczenie złącza i poprawne osadzenie wiązki. To jest ta część diagnostyki, którą lubię najbardziej, bo bywa tania i skuteczna.
| Sytuacja | Co zwykle robię | Wniosek |
|---|---|---|
| Brud lub opiłki przy czole czujnika | Czyszczenie gniazda i elementu roboczego | Część może wrócić do pracy bez wymiany |
| Zaśniedziała wtyczka | Oczyszczenie styków i kontrola wiązki | Trzeba sprawdzić, czy nie ma przerwy pod obciążeniem |
| Pęknięty przewód | Naprawa lub wymiana fragmentu wiązki | Sam sensor zwykle nie jest głównym winowajcą |
| Uszkodzony pierścień impulsowy lub magnetyczny | Naprawa piasty albo łożyska | Wymiana czujnika bez naprawy mechaniki nie rozwiąże problemu |
| Brak sygnału mimo prawidłowego zasilania | Sprawdzenie przebiegu i decyzja o wymianie | To już mocny argument za nową częścią |
Jeżeli po takich krokach nadal nie mam pewności, kończę na warsztacie z oscyloskopem. To zwykle szybsze niż kupowanie kolejnych elementów „na próbę”, a przy ABS-ie błędna wymiana potrafi kosztować więcej niż sama diagnostyka.
Zanim zamówisz nowy czujnik, sprawdź te rzeczy
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw sprawdź zasilanie, mechanikę przy kole i sygnał, dopiero potem kupuj czujnik. W układzie ABS bardzo często wygrywa nie najdroższa część, tylko dokładna obserwacja.
- Stan akumulatora i bezpieczników.
- Wtyczkę, korozję i ułożenie wiązki przy zwrotnicy.
- Luz łożyska oraz stan piasty.
- Obecność brudu, opiłków i uszkodzeń przy czole czujnika.
- To, czy błąd wraca po kasowaniu i jeździe próbnej.
Taka kolejność daje najwięcej sensu w codziennej diagnostyce. Dzięki niej łatwiej odróżnić prawdziwy uszkodzony czujnik od problemu, który tylko wygląda jak awaria ABS, ale w rzeczywistości siedzi w wiązce, piaście albo samym pierścieniu impulsowym.
