Podłączenie mostka prostowniczego w prostowniku to kluczowy proces, który pozwala na przekształcenie prądu zmiennego na prąd stały. Właściwe wykonanie tego zadania jest niezbędne, aby zapewnić stabilne i bezpieczne działanie urządzenia. W artykule przedstawimy krok po kroku, jak prawidłowo podłączyć mostek prostowniczy, zwracając uwagę na ważne zasady bezpieczeństwa oraz niezbędne narzędzia.
W kolejnych sekcjach omówimy kluczowe elementy mostka prostowniczego, takie jak transformator i kondensatory, oraz podamy wskazówki dotyczące identyfikacji zacisków i technik lutowania. Na końcu zaprezentujemy metody testowania układu, aby upewnić się, że wszystko działa poprawnie. Warto pamiętać, że precyzja i ostrożność są kluczowe w tym procesie, a w razie wątpliwości zawsze warto skonsultować się z profesjonalistą.
Najistotniejsze informacje:- Przygotowanie stanowiska pracy i narzędzi jest kluczowe dla sukcesu montażu.
- Bezpieczeństwo to priorytet; zawsze odłącz zasilanie przed rozpoczęciem pracy.
- Mostek prostowniczy składa się z transformatora, mostka prostowniczego i kondensatora filtrującego.
- Poprawna identyfikacja zacisków mostka prostowniczego zapobiega uszkodzeniom układu.
- Techniki lutowania mają duże znaczenie dla jakości połączeń; unikaj zimnych lutów.
- Testowanie układu za pomocą multimetru pozwala na weryfikację poprawności połączeń i napięcia wyjściowego.
- Diagnostyka problemów jest kluczowa dla utrzymania sprawności prostownika.
Jak podłączyć mostek prostowniczy w prostowniku - krok po kroku
Podłączenie mostka prostowniczego w prostowniku to kluczowy proces, który pozwala na przekształcenie prądu zmiennego na prąd stały. Aby poprawnie wykonać tę operację, należy przestrzegać kolejnych kroków oraz przygotować odpowiednie narzędzia i stanowisko pracy. W tym rozdziale przedstawimy ogólny zarys procesu podłączenia, aby zapewnić właściwe działanie prostownika.
Najpierw upewnij się, że wszystkie niezbędne komponenty są dostępne i w dobrym stanie. Zasilanie musi być odłączone, aby uniknąć ryzyka porażenia prądem. Po przygotowaniu miejsca pracy i sprawdzeniu dostępnych narzędzi, można przejść do montażu mostka prostowniczego. Kluczowe kroki obejmują zamocowanie mostka, podłączenie przewodów oraz lutowanie połączeń, co zostanie szczegółowo omówione w kolejnych sekcjach.
Przygotowanie miejsca pracy i narzędzi do montażu
Aby skutecznie podłączyć mostek prostowniczy, należy odpowiednio przygotować stanowisko pracy oraz zgromadzić niezbędne narzędzia. Wśród najważniejszych narzędzi znajdują się lutownica, multimeter oraz śruby montażowe, które pomogą w stabilnym zamocowaniu mostka prostowniczego. Dobrze zorganizowane miejsce pracy ułatwi proces montażu i zmniejszy ryzyko błędów.
Bezpieczeństwo podczas podłączania mostka prostowniczego
Bezpieczeństwo jest kluczowym aspektem podczas podłączania mostka prostowniczego. Zawsze należy odłączyć zasilanie przed rozpoczęciem pracy, aby uniknąć porażenia prądem. Dodatkowo, warto używać odpowiednich środków ochrony osobistej, takich jak rękawice i okulary ochronne. Przestrzeganie tych zasad pomoże zapewnić bezpieczne i efektywne wykonanie montażu.
Kluczowe elementy mostka prostowniczego i ich funkcje
W układzie prostowniczym kluczowymi elementami są transformator, mostek prostowniczy i kondensator. Każdy z tych komponentów odgrywa istotną rolę w przekształcaniu prądu zmiennego na stały. Transformator jest odpowiedzialny za obniżenie lub podwyższenie napięcia prądu zmiennego, co jest niezbędne do dalszego przetwarzania w mostku prostowniczym. Mostek prostowniczy, z kolei, konwertuje prąd zmienny na prąd stały, który jest bardziej użyteczny w wielu aplikacjach elektronicznych. Kondensator filtrujący stabilizuje napięcie wyjściowe, eliminując szumy i fluktuacje.
Warto zaznaczyć, że każdy z tych elementów musi być dobrany odpowiednio do wymagań układu, aby zapewnić jego prawidłowe działanie. Niewłaściwy dobór komponentów może prowadzić do awarii układu lub niewłaściwego działania prostownika. Poniższa tabela przedstawia porównanie różnych typów transformatorów i kondensatorów, które mogą być używane w układach prostowniczych.
| Typ transformatora | Napięcie wejściowe | Napięcie wyjściowe | Moc (W) |
| Transformator toroidalny | 230 V | 12 V | 100 W |
| Transformator EI | 230 V | 24 V | 150 W |
Rola transformatora w układzie prostowniczym
Transformator jest kluczowym elementem w układzie prostowniczym, ponieważ jego główną funkcją jest konwersja napięcia. Działa na zasadzie elektromagnetyzmu, gdzie prąd zmienny w uzwojeniu pierwotnym generuje pole magnetyczne, które indukuje prąd w uzwojeniu wtórnym. W zależności od liczby zwojów w obu uzwojeniach, transformator może obniżać lub podwyższać napięcie. Dzięki temu możliwe jest dostosowanie napięcia do wymagań konkretnego układu, co jest niezbędne dla prawidłowego działania mostka prostowniczego.
Jakie kondensatory wybrać do stabilizacji napięcia
Wybór odpowiednich kondensatorów do stabilizacji napięcia jest kluczowy dla zapewnienia prawidłowego działania prostownika. Najważniejsze parametry, które należy wziąć pod uwagę, to pojemność, napięcie znamionowe oraz typ kondensatora. Kondensatory elektrolityczne są często stosowane w układach prostowniczych ze względu na ich wysoką pojemność i stosunkowo niską cenę. Ważne jest, aby napięcie znamionowe kondensatora było wyższe niż maksymalne napięcie w układzie, aby uniknąć uszkodzenia komponentu.Czytaj więcej: Prostownik Bosch C3 czy C7 – który model lepiej spełni Twoje oczekiwania?
Prawidłowe podłączenie mostka prostowniczego - szczegóły
Podłączenie mostka prostowniczego wymaga dokładnego zrozumienia, jak poprawnie zidentyfikować zaciski oraz jakie techniki lutowania zastosować. Zaciski mostka prostowniczego są kluczowe dla prawidłowego działania układu, ponieważ ich błędne podłączenie może prowadzić do uszkodzenia komponentów. W tej sekcji przedstawimy szczegóły dotyczące identyfikacji zacisków oraz skutecznych metod lutowania, które zapewnią trwałe i bezpieczne połączenia.
Ważne jest, aby przed podłączeniem mostka prostowniczego upewnić się, że wszystkie przewody są dobrze przygotowane i odpowiednio oznaczone. Połączenia powinny być solidne, aby uniknąć problemów z działaniem prostownika. Użycie odpowiednich technik lutowania jest kluczowe, aby zapewnić, że połączenia będą stabilne i trwałe przez długi czas.
Jak poprawnie zidentyfikować zaciski mostka prostowniczego

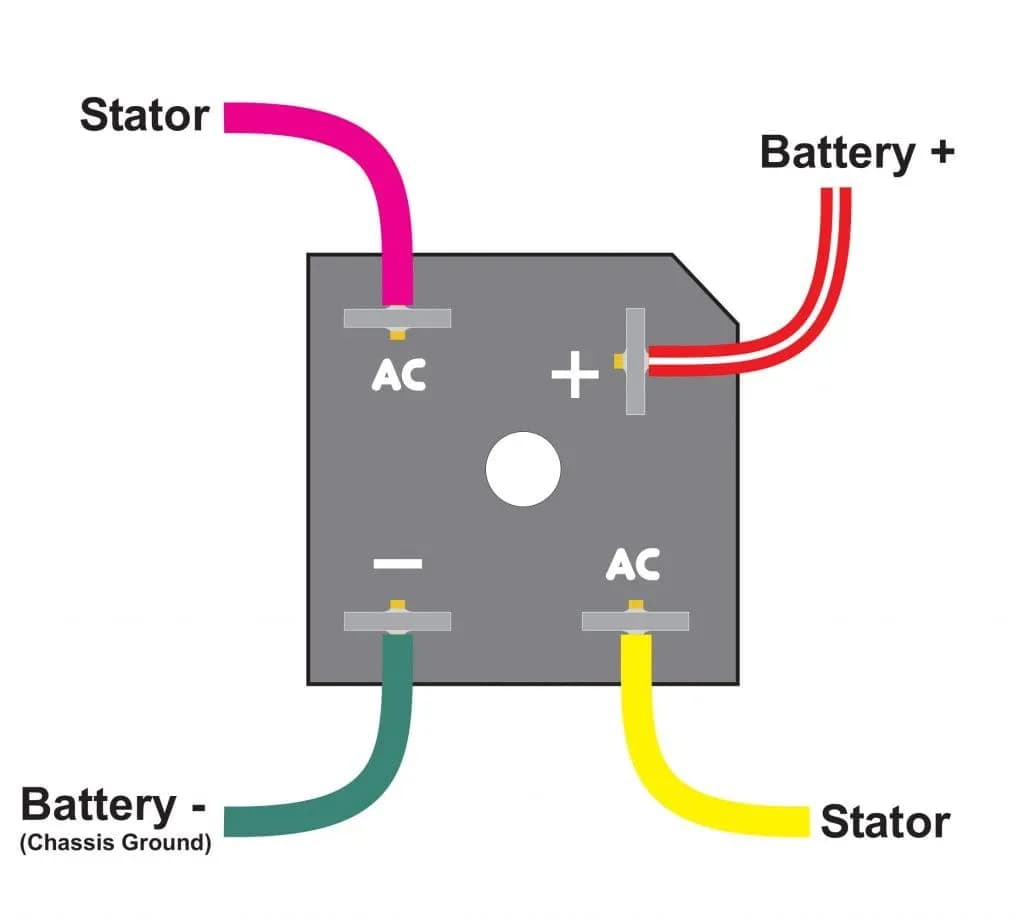

Identyfikacja zacisków mostka prostowniczego jest kluczowym krokiem w procesie podłączenia. Zazwyczaj zaciski są oznaczone jako "~" lub "AC" dla wejścia prądu zmiennego oraz "+" i "-" dla wyjścia prądu stałego. Oznaczenia te są istotne, ponieważ pomagają w poprawnym podłączeniu przewodów. Warto również zwrócić uwagę na dodatkowe oznaczenia, takie jak numeryczne lub strzałki, które wskazują kierunek przewodzenia prądu. Prawidłowa identyfikacja zacisków zapobiega uszkodzeniom układu oraz zapewnia jego poprawne działanie.
Techniki lutowania i łączenia przewodów
Skuteczne lutowanie jest kluczowe dla zapewnienia trwałych połączeń w mostku prostowniczym. Przed lutowaniem należy oczyścić powierzchnie styków, aby zapewnić dobrą adhezję. Użycie odpowiedniej temperatury lutownicy jest również ważne; zbyt wysoka temperatura może uszkodzić komponenty, a zbyt niska prowadzi do słabych połączeń. Po nałożeniu cyny na styk, upewnij się, że luty są gładkie i błyszczące, co wskazuje na ich jakość. Unikaj zimnych lutów, które mogą prowadzić do awarii w układzie.
Testowanie i weryfikacja działania układu prostowniczego
Po zakończeniu montażu mostka prostowniczego, kluczowym krokiem jest testowanie i weryfikacja jego działania. Aby upewnić się, że układ działa poprawnie, należy przeprowadzić kilka podstawowych testów. W pierwszej kolejności warto sprawdzić, czy wszystkie połączenia są prawidłowe i czy nie ma zwarć. Użycie multimetru pozwoli na dokładne pomiary napięcia wyjściowego oraz upewnienie się, że jest zgodne z oczekiwaniami. W przypadku wykrycia nieprawidłowości, konieczne może być dostosowanie wartości kondensatora lub rezystora w układzie.
Weryfikacja działania układu prostowniczego obejmuje również kontrolę stabilności napięcia wyjściowego. Należy podłączyć zasilanie i obserwować, czy napięcie utrzymuje się na stałym poziomie. W przypadku zauważenia fluktuacji, warto sprawdzić jakość połączeń oraz kondensatory filtrujące. Użycie multimetru do pomiaru napięcia i ciągłości połączeń jest kluczowe, aby zidentyfikować ewentualne problemy i zapewnić prawidłowe działanie całego układu.
Jak sprawdzić poprawność połączeń multimetrem
Aby skutecznie sprawdzić poprawność połączeń mostka prostowniczego, należy użyć multimetru. Najpierw ustaw multimetr na pomiar ciągłości. Podłącz końcówki pomiarowe do odpowiednich zacisków mostka prostowniczego. Jeśli multimetr sygnalizuje ciągłość, oznacza to, że połączenie jest prawidłowe. Następnie przełącz multimetr na pomiar napięcia i sprawdź napięcie wyjściowe mostka. Powinno ono odpowiadać wartościom oczekiwanym dla danego układu. Regularne testowanie połączeń za pomocą multimetru pozwoli na szybką identyfikację problemów i zapewnienie prawidłowego działania prostownika.
Diagnostyka najczęstszych problemów i ich rozwiązania
Podczas testowania układu prostowniczego mogą wystąpić różne problemy, które należy zdiagnozować i rozwiązać. Jednym z najczęstszych problemów jest brak napięcia wyjściowego, co może być spowodowane błędnym podłączeniem przewodów lub uszkodzeniem mostka prostowniczego. Innym typowym problemem są fluktuacje napięcia, które mogą wskazywać na niewłaściwie dobrane kondensatory filtrujące. Ważne jest również, aby sprawdzić, czy wszystkie połączenia są solidne i dobrze izolowane. W przypadku wystąpienia tych problemów, należy dokładnie przeanalizować połączenia i komponenty, a w razie potrzeby wymienić uszkodzone elementy.
- Brak napięcia wyjściowego: Sprawdź, czy przewody są prawidłowo podłączone oraz czy mostek prostowniczy nie jest uszkodzony.
- Fluktuacje napięcia: Upewnij się, że kondensatory filtrujące są odpowiednio dobrane i sprawne.
- Niepoprawne połączenia: Dokładnie sprawdź wszystkie lutowania i połączenia, aby wyeliminować zimne luty i zwarcia.
Jak wykorzystać mostek prostowniczy w różnych projektach DIY
Mostek prostowniczy to nie tylko kluczowy komponent w prostownikach, ale także wszechstronny element, który można wykorzystać w wielu projektach DIY. Na przykład, można go zastosować w zasilaczach do elektroniki, gdzie przekształca prąd zmienny z sieci na stabilny prąd stały, idealny do zasilania układów mikroprocesorowych. Dodatkowo, mostki prostownicze są często wykorzystywane w systemach ładowania akumulatorów, gdzie umożliwiają efektywne ładowanie akumulatorów o różnych napięciach.
Warto również rozważyć zastosowanie mostków prostowniczych w projektach energii odnawialnej, takich jak systemy solarne. W takich aplikacjach mostek prostowniczy może przekształcać prąd zmienny generowany przez panele słoneczne na prąd stały, który jest następnie używany do zasilania urządzeń domowych lub ładowania akumulatorów. Ponadto, nowoczesne mostki prostownicze mogą być zintegrowane z systemami monitorowania, co pozwala na optymalizację wydajności i efektywności energetycznej. Wykorzystując mostki prostownicze w tych projektach, można nie tylko zwiększyć ich funkcjonalność, ale także przyczynić się do zrównoważonego rozwoju i oszczędności energii.
